首页＞炮塔铣床＞ 4H炮塔铣床

商品描述

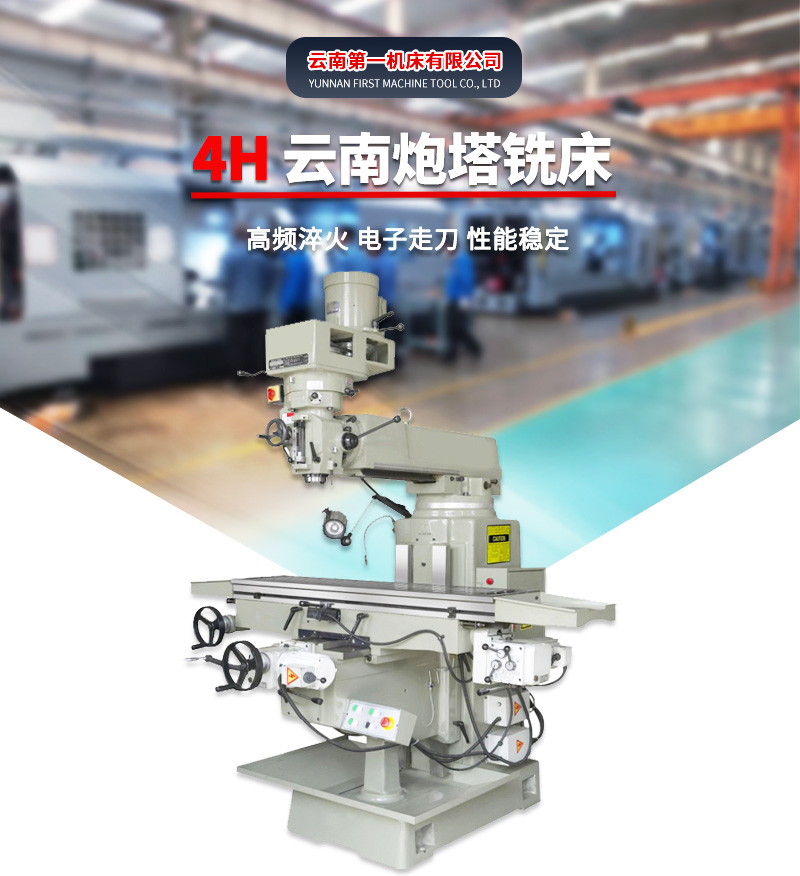

炮塔铣床特点：

1、底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。

2、铣头配置炮塔铣床头，且主轴装有手动和微动两种进给方式，加工方便、准确；铣床头可在垂直平面内调整±45°，水平面内回转 360°，拓展机床加工范围。

3、工作台纵、横向有手动进给、机动进给和机动快进三种，机动进给可获得8种不同的进给速度，能满足不同的加工要求；快速进给可使工件迅速到达加工位置，缩短非加工时间。

炮塔铣床参数：

主要技术参数	SPECIFICATIONS	Units	4H
工作台尺寸	Table size	mm	1270*254
工作台行程	Table travel	mm	780/400/400
T型槽(数量-宽度×间距)	T slot(number-width*pitch)	-	3-16*50
主轴锥度	Spindle taper	-	R8(选配opt.ISo40)
主轴转速范围(级数)	Spindle speed range(steps)	rpm	50Hz:65-4500,60Hz:80-5440 (16)
主轴转速范围(级数)	Spindle speed range(steps)	rpm	(选配opt.无段(variable)65-4000)
主轴行程	Spindle travel	mm	127
主轴进给范围(级数)	Spindle feed range(steps)	mm	0.045,0.086,0.142 (3)
主轴端面到工作台距离	Distance between spindle nose and table surface	mm	90-510
主电机功率	Main motor power	kw	2.2
铣头左右回转	Head rotation (left - right)	°	±90°
铣头前后回转	Head rotation (front - rear)	°	±45°
机床重量	Machine weight	kg	1400
外形尺寸(长×宽×高)	overall dimension	mm	155016502250
