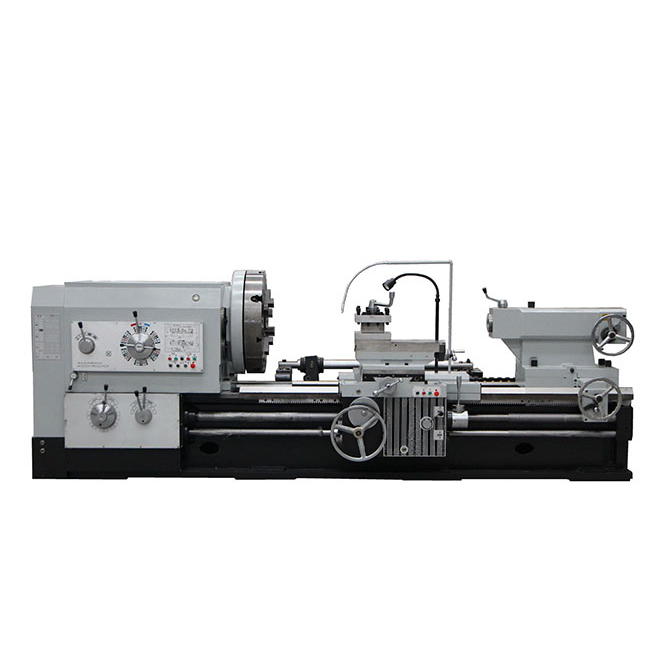

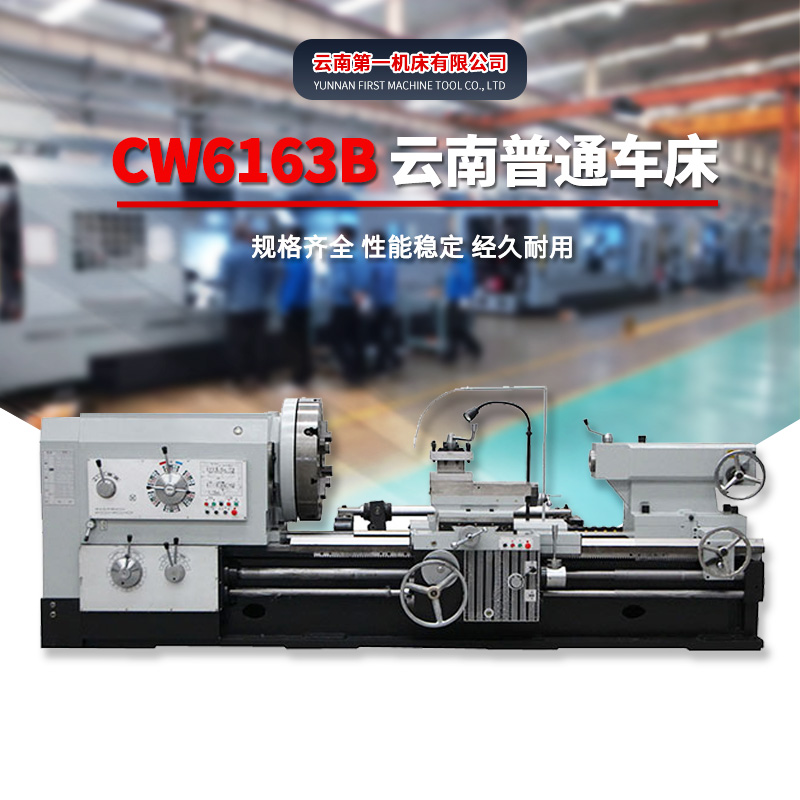

首页＞普通车床＞ CW6163B马鞍车床

商品描述

CW6163B马鞍车床特点：

1、适合加工盘类零件，能使用大回转直径的专用夹具。

2、铸件均为树脂砂工艺制造，时效定型，导轨经超音频淬火处理，硬度达到HRC55。

3、主轴采用三点支承四道轴承高精密设计，高刚性主轴，温升不超过35℃。车头箱内各对齿轮及花键轴均经过高频淬火处理、精磨研配，确保寿命长、噪音低、振动小。

4、快速进给系统能有效提高工作效率，车螺纹和走刀中不必配换挂轮，24档变速，主轴高转速达1600rpm。

5、可靠的安全装置，配有紧急制动按钮。同时进给系统装有可调式过载保护装置。

6、刀架采用内棘爪结构，刀架回位半转锁紧，重复定位精度高。

CW6163B马鞍车床参数:

主要技术参数		单位	CW6163B
横滑板上回转直径		mm	350
床身回转直径		mm	630
工件长度		mm	1500/2000/3000/4000/5000/6000
床身导轨宽度		mm	550
床身承重范围		T	3
主轴	主轴孔径范围	mm	104
Spindle	主轴孔径锥度	-	Metric φ120/MT5
	主轴鼻端型号	-	C11
	主轴转速级数	-	正转18档/FWD. 18 steps
	主轴转速范围	rpm	7.5-1000
	卡盘规格	mm	φ315手动三爪/φ315 3-jaw manual
刀架	刀架类型	-	4工位手动刀架/Manual turret 4 position
	刀具尺寸	mm	30 x 30
进给	X轴行程	mm	320
	Z轴行程	mm	1350/1850/2850/3850/4850/5850
	X轴进给量级数/范围	mm/r	64/0.05-12.15
	Z轴进给量级数/范围	mm/r	64/0.1-24.3
	X轴进给速度	mm/min	2300
	Z轴进给速度	mm/min	4000
	公制螺纹种类/范围	mm	50/1-240
	英制螺纹种类/范围	T.P.I	26/14-1
	模数螺纹种类/范围	mm	53/0.5-120
	径节螺纹种类/范围	D.P.	24/28-1
尾座	尾座套筒直径	mm	φ100
	尾座套筒锥度	-	MT5
	尾座套筒行程	mm	250
电机	主轴电机	kW	11
	进给电机	kW	1.1
	冷却泵电机	kW	0.125
尺寸	宽度W x 高度H	mm	1400 x 1450
	长度 L	mm	3800/4300/5300/6300/7300/8300
重量	机器净重	T	3.8/4.2/4.9/5.6/6.3/7.0	3.7/4.1/4.8/5.5/6.2/6.9
